JDSU OLS光源 OLP光功率计
特点
——袖珍级仪表:结构坚固、紧凑,重量轻
——易于使用,操作直观
——可靠的基本功能能够进行最经济的测试
——3年校准周期

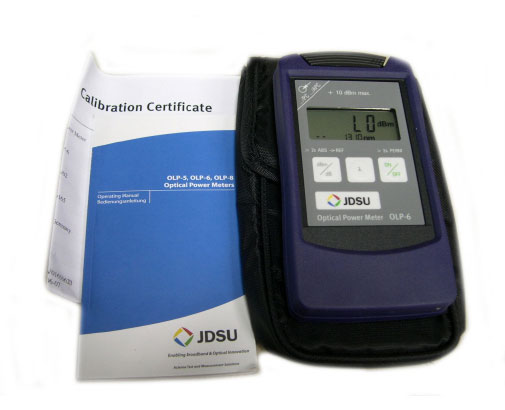

袖珍型光功率计OLP-5OLP-6OLP-8

特点
——袖珍级仪表:结构坚固、紧凑,重量轻
——易于使用,操作直观
——可靠的基本功能能够进行最经济的测试
——3年校准周期
——专门用于所有单模与多模应用,如LAN、电信、CATVDWDM测试
——UPP接口(2.51.25 mm)
——两路同时测试(Twintest)与自动波长(Auto-)
功能
——结构紧凑的设计,多功能应用
——标准AA型电池或NiMH/NiCd电池

技术指标

OLP-5
OLP-6
OLP-8
显示范围
-60+5 dBm
-65+10 dBm
-50+23 dBm
最大允许输入功率
+10 dBm
+10 dBm
+23 dBm
精度
固有不确定度

±0.20dB±5%

±0.20dB±5%

±0.20dB±5%
线性度
±0.06dB-50+5dBm
±0.06dB-50+5dBm
±0.06dB-35+20dBm
波长范围
7801600nm
7801650nm
7801650nm
标准波长设置
850,1300,1310,1550nm
850,1300,1310,1490,1550nm
980,1310,1480,1550nm
波长、调制检测
配合OLS-5,OLS-6,OLS-55-56,OLT-55一起使用270Hz,330Hz,1kHz,2kHz


1300,1310,1550nm
-50+5 dBm
1300,1310,1490,1550nm
-50+10 dBm
1300,1550nm
-35+23 dBm

850nm
-45+5 dBm
850nm
-45+10 dBm
980nm
-30+23 dBm
可连接光纤类型
9/125100/140µm
9/125100/140µm
9/12510/125µm


OLS-5OLS-6袖珍型双波长光源

特点
——袖珍级仪表:结构坚固、紧凑,重量轻
——易于使用,操作直观
——可靠的基本功能能够进行最经济的测试
——3年校准周期
——OLS-5: 专门用于8501300 nm的多模测试
——OLS-6: 专门用于下列波长下的单模测试:
——13101550 nm或者
——15501625 nm或者
——14901550 nm
——标准AA型电池或NiMH/NiCd电池

技术参数


OLS-5
850/1300nm
OLS-61310/1550nm
OLS-6
1490/1550nm
OLS-6
1550/1625nm
发光器类型
LED1类激光器)
FP激光器
1类激光器)
FP激光器
1类激光器)
FP激光器
1类激光器)
波长范围
850nm±20nm
1300nm±50nm
1310nm±20nm
1550nm±50nm
1490nm±20nm
1550nm±20nm
1550nm±20nm
1625nm±50nm
光谱宽度
850nm       50nm
1300nm     120nm
典型值< 5nm
典型值< 5nm
典型值< 5nm
输出功率
(连续波)
50/125µm光纤
-20 dBm±1.7dB


9/125µm光纤)
-7 dBm,

典型值±1dB


9/125µm光纤)
-7 dBm,

典型值±1dB


9/125µm光纤)
-7 dBm,

典型值±1dB

62.5/125µm光纤
-17 dBm±3dB

100/140µm光纤
-13 dBm±3dB

9/125µm光纤
-40 dBm±3dB
调制输出功率
比连续波模式小3dB
典型值-10dB
典型值-10dB
典型值-10dB
功率稳定度
(短期)
15分钟   ±0.08 dB
1小时    ±0.03 dB
1小时    ±0.03 dB
1小时    ±0.03 dB
功率稳定度
(长期)
6小时     ±0.2 dB
8小时    ±0.25 dB
8小时    ±0.25 dB
8小时    ±0.25 dB
调制输出信号
1kHz,2kHz
270Hz,1kHz,2kHz
270Hz,1kHz,2kHz
270Hz,1kHz,2kHz
模式
CW                  连续波信号

Auto-              输出信号包括波长信息(可由所有JDSU功率计进行检测)

FMOD               用于光纤识别的调制270Hz,1kHz,2kHz

DUAL               激活两个波长
